AGT-ZS20GIS-TRC4307C-2132-TG

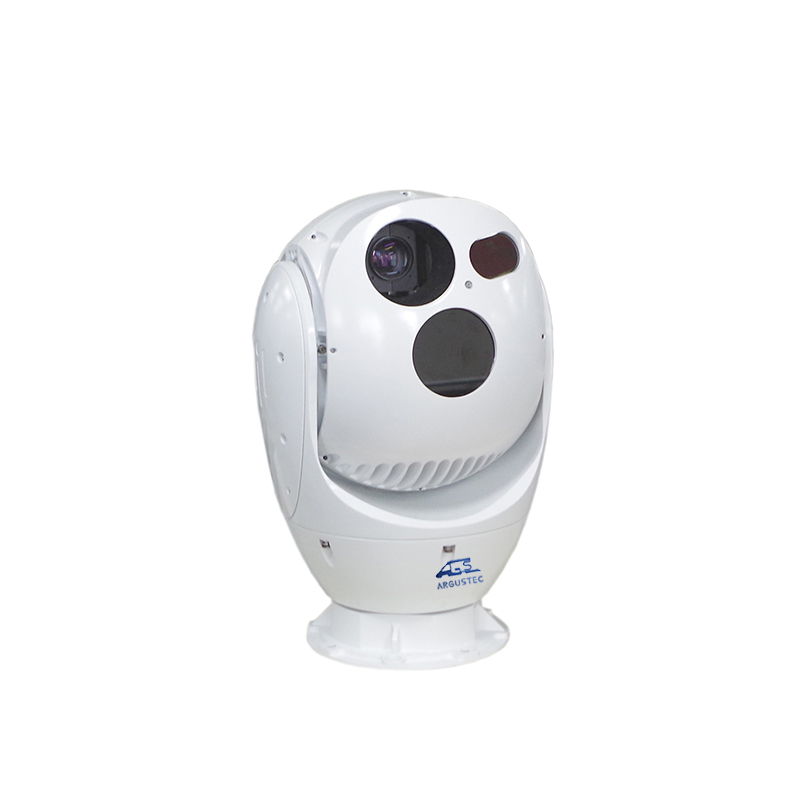

板上的ZS20多傳感器攝像頭集成了高清的可見光攝像頭，非熱攝像頭，激光測距儀，自動跟踪，陀螺儀穩定性，智能分析和精確電子控制。這是一個遠程檢測系統，旨在用於船舶/船舶視頻獲取和海面警告，關鍵目標警告，雷達連鎖和其他應用。它可以適應全天候全天候，全維目標發現，定位，跟踪，標識和跟踪功能，最小距離至小型船隻和島嶼的最小距離。
沒有死角檢測，全尺寸覆蓋範圍
高控制精度
出色的跟踪性能
良好的姿勢穩定性
高智商
強大的環境適應性
車載/板載視頻集合
警告海
關鍵目標警報
雷達光電連接
模型 | AGT-ZS20GIS-TRC4307C-2132 |
旋轉範圍 | 1. PAN：N×360°連續旋轉 2.傾斜：-45° + 90° 3.限制：音高具有軟限制功能，可以設置程序 |
旋轉速度 | 1.水平速度：0.1°～80° / s 2.俯仰速度：0.1°～80° / s 3.加速度：水平120° / S2，螺距120° / S2 4.驅動模式：直接驅動且急劇扭矩稀土永久磁鐵同步電動機，高速起動車站，平滑跟踪與雷達連鎖 |
定位準確性 | 定位精度：高達0.02°，高頻微調脈衝精度驅動器，數字角度傳感器伺服器 |
轉盤零位置 | 零設置：支持平底鍋和音高零的設置 |
穩定性準確性 | 2Mrad（RMS），兩軸陀螺儀穩定 |
巡航掃描 | 1.預設位置：不少於255 2.路徑掃描：支持預設點巡航，線掃描，掃描速度可以設置 3.觀看功能：支持手錶預設，線掃描和巡航 |
數據返回 | 1.鏡頭伺服：支持鏡頭視野，放大倍率，變焦 /焦點值查詢，返回，定位功能 2.轉盤角：支持實時 /查詢返回和水平角度的定位功能 |
跟踪模式 | 1.支持手動控制跟踪 2.支持雷達鏈接自動跟踪 3.支持前端模塊自動跟踪（可選） 4.支持後端軟件的自動跟踪 |
增強 | 1.電動機保護：轉盤封鎖保護，高可靠性 2.故障檢測：支持自扣，狀態查詢和故障代碼反饋 3.升級和維護：遠程重新啟動，遠程升級功能， 方便的系統維護 |
電界面 | 1.網絡接口：1通道10m / 100m自適應以太網端口（包括熱圖像 +高清可見光 + RS422 / 485控制） 2.電源：1方法DC24V 3.物理界面：軍事級航空防水插頭，保護級IP67 |
協議 | 1.網絡協議：支持TCP / IP，UDP，IPv4 / V6，HTTP，RTP，RTSP; 支持ONVIF，GB28181網絡視頻協議 2. PTZ控制協議：Pelco-D行業標準和其他多協議， 波特率2400、4800、9600、19200可選，可自定義的私人協議 |
環境指數 | 1.工作溫度：-25〜 + 60℃ 2.存儲溫度：-30℃ + 70℃ 3.濕度：<95％RH 4.防光電湧：電源4000V，通信視頻信號2000V 5.防鹽噴霧：pH值6.5〜7.2，連續噴塗96小時， 仍然可以正常工作 6.振動阻力：滿足GJB150A.16船上環境要求 7.保護級別：IP67 |
機器電源 | 1.電源：配備超寬輸入電源適配器，AC90V ～305V至DC24V 2.功耗：轉盤的最大功耗≤250W，穩定的功耗≤50W |
體積和重量 | 1.尺寸：°280mm×430mm 2.體重：≤18kg |
相機 | |
可見的相機 | 1.檢測器：1/3 “低照明CMOS 2.分辨率：1920×1080（200萬像素） 3.照明：顏色0.002 lux ＠（F1.2，AGC ON），黑色和白色0.0002Lux（F1.2，AGC ON） 4.鏡頭焦距：8 ～320mm連續變焦 5.動作距離：在大氣可見度大於10公里的條件下，空氣濕度小於50％，背景不透水，與小型船隻或島嶼和礁石的動作距離可以達到8公里。 6.鏡頭控制：電動變焦，手冊 /自動焦點 7.接口和視頻格式：IP網絡輸出，H.265 / H.264 |
未冷卻的熱攝像機 | 1.探測器：第五代vox未冷的檢測器 2.光譜範圍：8μm～12μm 3.分辨率：384×288 4.鏡頭焦距：25 ～75mm，8倍電子變焦，光電融合繼電器Zoom 5.靈敏度：NETD大於40MK； 6.焦點控制：電動變焦，手冊 /自動焦點 7.強烈的輕型保護：反燃燒功能 8. Ranging Ruler：自適應光學變焦比例變焦 9.生活指數：記錄功能（累積工作時間，快門時間，限制溫度，環境 10.溫度，核心設備溫度）可以通過網絡實時查看 |
激光照明 | 1.波長：808nm 2.電源：5W 3.激光鏡頭：2°-30° 4.角度控制：DSS數字台階照明角度控制技術 |
建議監視工作站的配置 | |
主機配置 （僅推薦，用戶提供） | CPU：6個核心（i7 8700及以上） 內存：16GB或更多 硬盤：1TB SATA 顯示：決議1920 * 1080 網絡：LAN或100m以太網 系統：Windows 7或Windows 10 數據庫：MySQL 5.1及以上 其他：Windows SDK，MFC底部支持庫 電源;鍵盤，鼠標等。 |
